SEVEN SEGMENT

Pengertian Seven Segment

    Seven Segment adalah komponen elektronika yang dapat menampilkan angka desimal melalui kombinasi-kombinasi segmennya. Seven Segment memiliki 7 segmen dimana setiap segmen dikendalikan secara ON dan OFF untuk menampilkan angka yang diinginkan.



    Angka-angka dari 0 sampai 9 dapat ditampilkan dengan menggunakan kombinasi beberapa segmen. Selain angka 0 sampai 9, Seven Segment juga dapat menampilkan huruf Hexadecimal dari A sampai F . Segment atau elemen elemen pada Seven Segment diatur menjadi bentuk "8" yang agak miring ke kanan dengan tujuan untuk mempermudah pembacaaannya.

Jenis Seven Segment

FL (Fluorescent Lamp) adalah lampu fisik yang memanfaatkan gas NEON dan lapisan Fluorscent sebagai pemendar cahaya pada saat dialiri arus listrik. Tabung lamput FL diisi oleh semacam gas yang pada saaat elektodanya mendapat tegangan tinggi gas ini akan terionisasi sehingga menyebablan elektron-elektron pada gas tesebut bergerak dan memendarkan lapisan fluorscent pada lapisan tabung lampu FL.

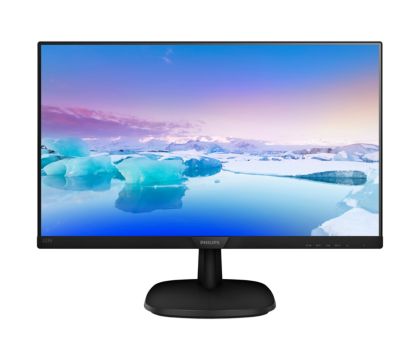

LCD (Liquid Crystal Display) adalah suatu jenis media display (tampilan) yang mengguakan kristal cair (liquid crystal) untk menghasilkan gambar yang terlihat. Teknologi Liquid Crystal Display (LCD) atau Penampil Crystal Cair sudah banyak digunakan pada produk-produk seperti Laptop, layar ponsel, layar kalkulator, layar jam digital, layar multimeter, monitor komputer, TV dan lain-lain.

LED (Light Emitting Diode) Seven Segment salah satu jenis Seven Segment yang menggunakan LED (Light Emitting Diode) sebagai penerangnya. LED 7 Segment ini umumnya memiliki 7 Segment atau elemen garis dan 1 segmen titik yang menandakan "koma" desimal. Jadi jumlah keseluruhan segmen atau elemen sebenarnya adalah 8. Cara kerjanya pun bisa dikatakan musah, ketika segmen atau elemen tertentu dibetikan arus listrik, maka display akan menampilkan angka atau digit yang diinginkan sesuai dengan kombinasi yang diberikan.

Terdapat 2 jenis LED 7 Segment yaitu LED 7 Segment Common Cathode dan LED 7 Segment Common Anode. Adapun 2 jenis tersebut akan dibahas di bawah ini.

    1. LED 7 Segment Common Cathode

            Common Cathode merupakan penggabungan kaki-kaki    katoda dari komponen-komponen. Artinya, mereka membutuhkan Arus Negative untuk dapat menjalankan fungsinya (dalam hal sinyal, membuat menjadi HIGH [1]). Karena kaki-kaki yang terhubung positif, berarti membutuhkan arus negatif. Sehingga komponen dengan common katoda dapat dijalankan dengan tegangan 0 - 2,5 Volt. Common Cathode terhubung dengan semua kaki katoda.

            Pada tipe ini, kaki katoda dari LED dihubungkan menjadi satu  kesatuan dan kaki anodanya akan difungsikan menjadi inputan data untuk penyalaan setiap segmennya. Kaki Anoda LED merupakan terminal negatif / GND dan Control Signal / Signal Kendali merupakan kaki pin anoda a-g.

    2. LED 7 Segment Common Anode

            Common Anode merupakan penggabungan kaki-kaki anoda
dari komponen-komponen. Artinya, mereka membutuhkan arus positif. Untuk dapat menjalankan fungsinya (dalam hal pulse/pulsa, saat LOW [0] ). Karena kaki negatif berarti membutuhkan arus positif. Sehinga komponen dengan Common Anode dapat dijalankan dengan tegangan 3 - 5 Volt. Common Anode merupakan pin yang terhubung dengan semua kaki anoda.

            Pada tipe ini, kaki anoda dari LED dihubungkan menjadi satu keatuan dan kaki katodanya akan difungsikan menjadi input-an data untuk penyalaan setiap segmennya. Kaki Katoda LED merupakan terminal negatif / GND dan Control Signal / Signal Kendali merupakan kaki pin anoda a-g.

Cara Kerja 7 Segment

    1. Untuk memunculkan angka 0 maka bagian-bagian yang harus dihidupkan adalah a,b,c,d,e,f.

    2. Untuk menyalakan 7 Segment dapat dilakukan secara langsung dengan memberik logika 1 pada jenis Common Cathode dan memberi logika 0 pada Common Anode.

    3. Bila ingin menampilkan data dari input Biner maka diperlukan Decoder (mengkonversikan kode yang kurang dikenal manusia (Biner) ke dalam kode yang lebih dikenal manusia (Decimal))Biner ke 7 Segment.

Perbedaan Common Cathode dan CommonAnode

• Common Cathode adalah nilai common atau pin yang berlogika atua bernilai Negatif , sedangkan Common Anode adalah nilai common atau pin yang berlogika atau bernilai Positif.
• Common Cathode berfungsi sebagai GND sehingga logika yang diberikan  pada segmen HIGH yang bernilai 1. Common Anode berfungsi sebagai VCC sehingga logika yang diberikan pada segmen LOW yang bernilai 0.
• Sehingga dapat disimpulkan bahwa Common Cathode adalah ACTIVE HIGH, sedangkan Common Anode adalah ACTIVE LOW.

Contoh 7 Segment dalam kehidupan sehari-hari

1. Jam Digital

2. Papan Score

3. Kalkulator



Sekian ulasan dari Materi Seven Segment (7 Segment), semoga bisa menjadi salah satu referensi dan bahan bacaan teman - teman.

Terima Kasih.
